Quatre facteurs affectant laprocédé de bridesont:
1. La température de recuit atteint la température spécifiée. Le traitement des brides est généralement effectué par mise en solution, à une température comprise entre 1040 et 1120 °C (norme japonaise). L'inspection par le trou d'observation du four de recuit permet d'observer la bride dans la zone de recuit, sans affaissement dû au ramollissement.
2. Étanchéité du corps du four. Le four de recuit brillant doit être fermé et isolé de l'air extérieur. Avec l'hydrogène comme gaz de protection, un seul évent est ouvert (pour enflammer l'hydrogène évacué). La méthode d'inspection peut être utilisée pour nettoyer les fissures de chaque joint du four de recuit avec de l'eau et du savon afin de vérifier si de l'air s'échappe. Parmi ces fissures, l'air s'infiltre facilement dans le four de recuit et s'en échappe. Le joint d'étanchéité à cet endroit est particulièrement sujet à l'usure, il doit donc être vérifié et remplacé régulièrement.

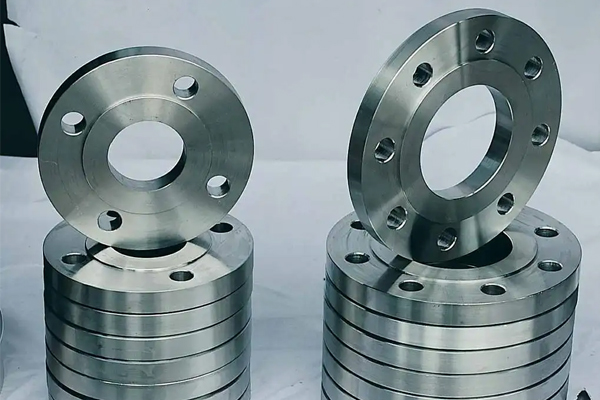

bride

3. Protéger la pression d'air. Afin d'éviter les micro-fuites au niveau des raccords de tuyauterie, le gaz protecteur dans le four doit maintenir une pression positive. S'il s'agit d'hydrogène, cette pression doit généralement être supérieure à 20 kBar.
4. Atmosphère de recuit. Généralement, on utilise de l'hydrogène pur comme atmosphère de recuit, dont la pureté est supérieure à 99,99 %. Si l'autre partie de l'atmosphère est un gaz inerte, la pureté peut également être inférieure, mais elle ne doit pas contenir trop d'oxygène ni de vapeur d'eau.
